DL24使用说明书

用户8988

2025年1月23日修改

（拍摄产品详细使用视频可以发送给客服获取现金奖励Q：546294599或有什么功能介绍需要添加可以直接评价留言​

注！1.一定先接好电源，在接被测电源 2.不能带载的时候拔掉电源 3.风扇散热转动需达到10W放电功率或者温度达到55度才转动散热​

1.测试参数范围：

0-200V；0-20A；0-150W

功率温馨提示：

测试电压＜36V时，负载最大承受总功率上限是150W【例如：当电池电压在4.2V时候，最大可以设置25A，放电功率控制在150W以内】​

测试电压≥36V时，负载最大承受总功率上限是60W【例如：当电池电压在36V时候，最大可以设置1.6A，放电功率控制在60W以内】​

测试电压≥80V时，负载最大承受总功率上限是45W【例如：当电池电压在80V时候，最大可以设置0.5A，放电功率控制在45W以内】​

2.接线方式

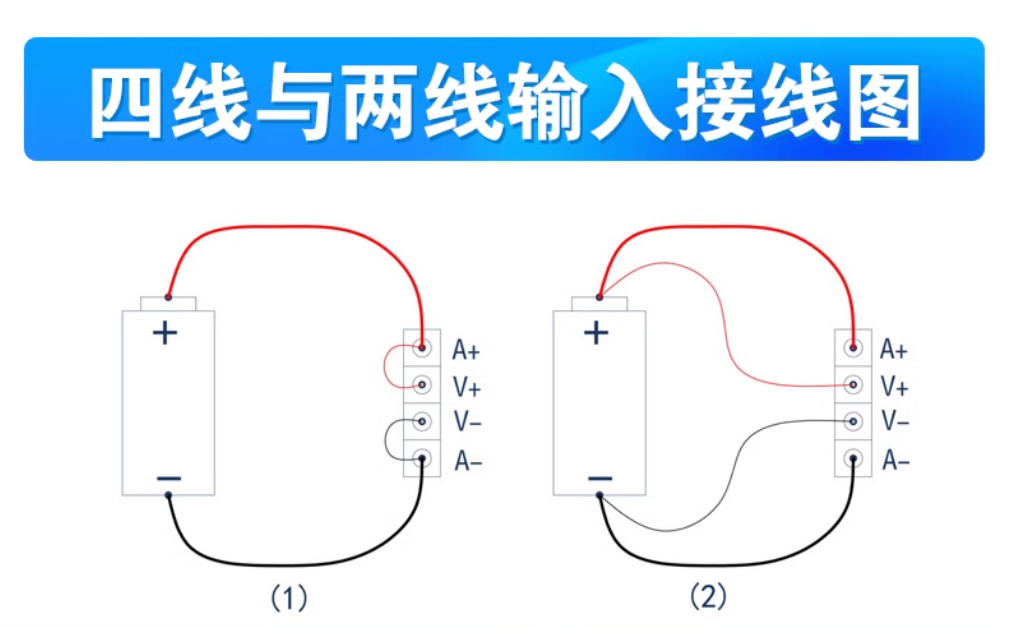

一.正负极接线(用于电池之类测试比较多）

（1）两线制接线方法:此方法比较简单方便，A+和V+短接,A-和V-短接,两孔合并成一孔输入接在1+和I-接线柱上面​

（2）四线制的接线方法:电压测量不受导线压降的影响,使用电压测量更加准确，中间V+V-两根用细线接电池正负极测试电压，两边A+A-用粗线测试电流，千万不要只接V+V-去放电测试，这样会导致产品损坏，​

总结，两线制使用简单但是会产生线损，如果测试大电流建议选择四线制接线​

二.充电器/数据线接线

用附带的转接板接在负载上面，正负极口转换成数据线口接线​

如需要测试快充协议，建议搭配一个快充触发器
